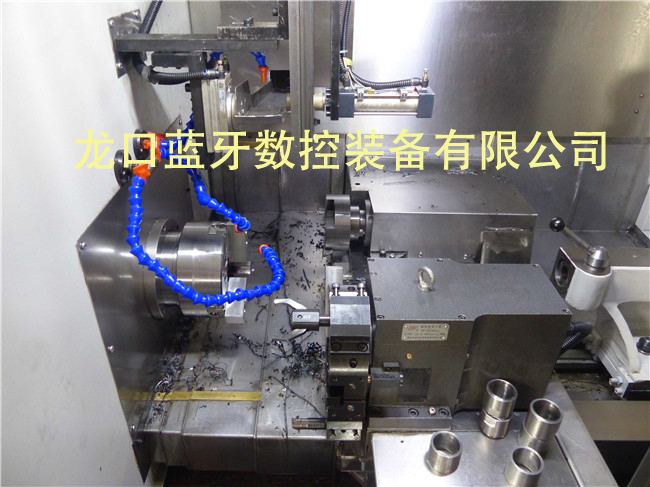

車方機編程的坐標系
車方機坐標系是為了確定機床各運動部件的運動方向和移動距離。
（1）機床坐標軸及其方向
車方機的運動軸分為平動軸和轉動軸；車方機各軸的運動，有的是使刀具產生運動，有的則是使工件產生運動。機床的運動統一按工件靜止而刀具相對于工件運動來描述，并以右手笛卡爾坐標系表達，其坐標軸用X，Y表示主要平動軸（基本坐標軸），若機床有轉動軸，其正向按右手螺旋定則確定。
（2）Z坐標軸
主軸是指產生切削動力的軸，沿其軸線方向運動的平動軸為Z軸。如果主軸能夠擺動，即主軸軸線方向是變化的，則以主軸軸線垂直于機床工作臺裝卡面時的狀態來定義Z軸。對于Z軸的方向，標準規定以增大刀具與工件間距離的方向?yàn)?span>Z軸的正方向。
（3）X坐標軸
X軸一般位于與工件安裝面相平行的水平面內，垂直于Z軸主要平動軸。對于銑床、鉆床等刀具旋轉的機床，若Z軸是水平的，則X軸規定為從刀具向工件方向看時沿左右運動的軸，且向右為正若Z軸是垂直的，則X軸規定為從刀具向立柱(若有兩個立柱則選左側立柱。方向看時沿左右運動的軸，且向右為正。
（5）機床原點
機床原點是固定的，是機床坐標系的原點。是機床制造商設置在機床上的一個物理位置。
（6）機床參考點
機床零點是用于對機床工作臺、滑板以及刀具相對運動的測量系統進行定標和控制的點。參考點相對于機床原點來講是一個固定值。它是在加工之前之后，用控制面板上的回零按鈕使移動部件移動一個固定不變的極限點。車方機在作業時，移動部件必須首先返回參考點，測量系統置零，以參考點作為基準，隨時測量運動部件的位置。
（7）工件坐標系和工件零點
用于確定工件幾何圖形上各幾何要素的位置而建立的坐標系。工件坐標系的原點就是工件零點。一般選用原則：工件零點選在工件圖樣的尺寸基準上，這樣可以直接用圖紙標注的尺寸作為編程點的坐標值，減少計算工作量；能使工件方便地裝卡、測量和檢驗；工件零點盡量選擇尺寸精度較高、粗糙度比較低地工件表面上，以提高加工精度和同一批零件的一致性；對于有對稱形狀地幾何零件，工件零點最好選擇對稱中心上。
（8）程序原點
為方便編程，在圖紙上選擇一個適當位置作為程序原點。對于簡單零件，工件零點就是程序零點，這時的編程坐標系就是工件坐標系。
